TD3型鋼筋桁架樓承板
TD3型鋼筋桁架樓承板包含：TD3-70、TD3-80、TD3-90、TD3-100、TD3-110、TD3-120、TD3-130、TD3-140、TD3-150、TD3-160、TD3-170型一共11種型號鋼筋桁架樓承板的應用與型號參數尺寸。
訂購熱線：188-1199-6168
TD3型鋼筋桁架樓承板采用我廠進口設備加工而成的鋼筋桁架，將鋼筋桁架與鍍鋅板在工廠焊成一體的組合樓承板，鋼筋桁架樓承板具有經濟、便捷、安全、可靠的特點；被廣泛用于多層廠房，高層、超高層鋼結構樓宇、各種不規則樓面、混凝土結構、高速鐵路等結構和其他建筑領域。

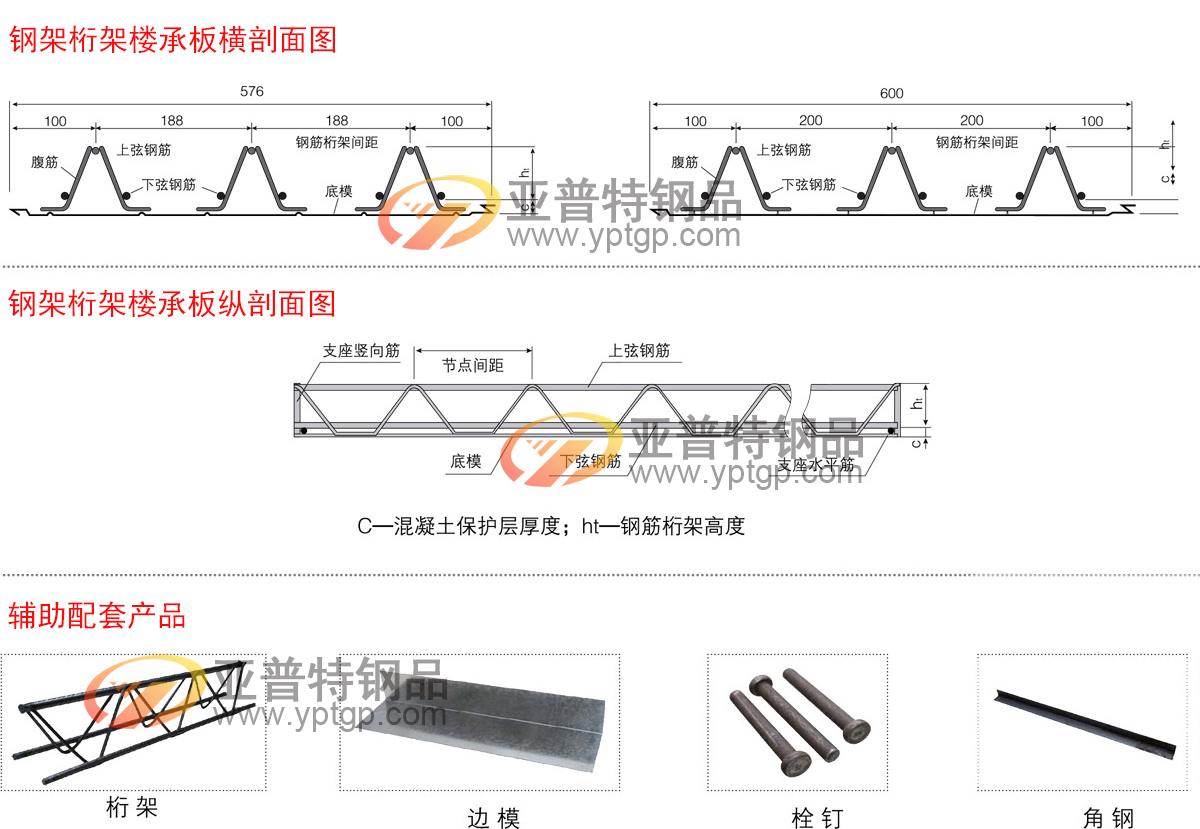

一、TD3型鋼筋桁架樓承板產品規格
◆上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支座鋼筋
◆上、下弦鋼筋：采用三級熱軋盤螺鋼筋HRB400、HRB300；
◆腹桿鋼筋：采用三級熱軋盤螺鋼筋HRB400或性能等同CRB550的冷軋光圓鋼筋；
◆支座橫筋：豎筋采用三級熱軋盤螺HRB400、HRB300；
◆底模鋼板：采用Q235冷軋鋼板或不低于S250GD+2牌號鍍鋅鋼板，鍍鋅量雙面不小于120g/㎡ 。
四、TD3鋼筋桁架樓承板型號參數：
廣泛用于商業和民用建筑的夾層建筑，例如工廠，醫院，體育館，學校，橋梁工程和住宅建筑。
TD7鋼筋桁架樓承板適用于現澆混凝土結構建筑、鋼結構建筑、混凝土預制墻板構件、高速鐵路軌枕等多種領域之中，在廠房鋼結構、多高層鋼結構、空間鋼結構、住宅鋼結構等項目中應用廣泛。
上一個：TD1鋼筋桁架樓承 現貨足 下一個：TD4型鋼筋桁架樓承板
一、TD3型鋼筋桁架樓承板產品規格

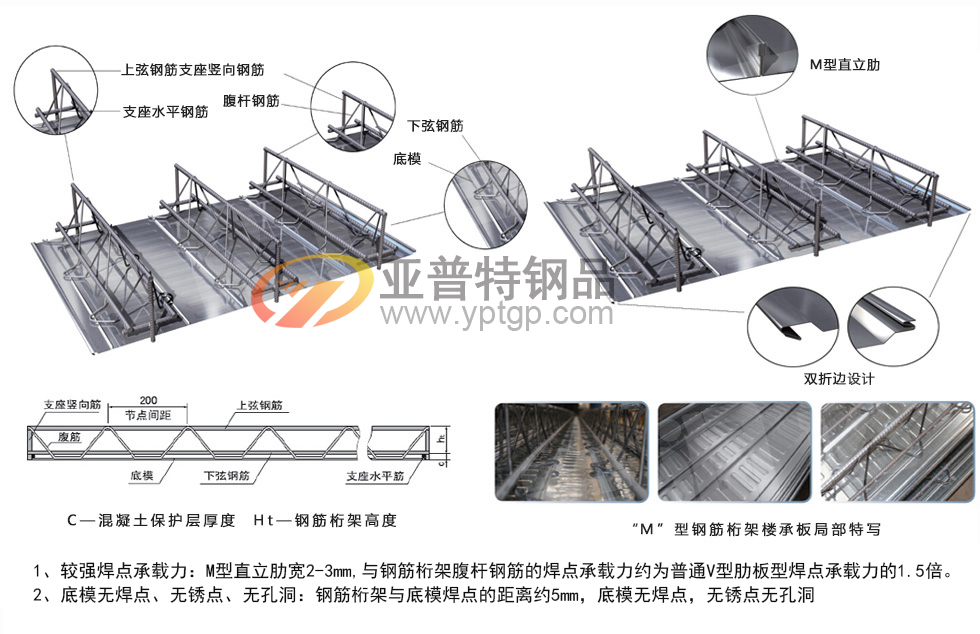

二、TD3鋼筋桁架樓承板構成與材料參數：
◆上、下弦鋼筋：采用三級熱軋盤螺鋼筋HRB400、HRB300；
◆腹桿鋼筋：采用三級熱軋盤螺鋼筋HRB400或性能等同CRB550的冷軋光圓鋼筋；
◆支座橫筋：豎筋采用三級熱軋盤螺HRB400、HRB300；
◆底模鋼板：采用Q235冷軋鋼板或不低于S250GD+2牌號鍍鋅鋼板，鍍鋅量雙面不小于120g/㎡ 。
三、TD3鋼筋桁架樓承板使用優勢：
1.經濟：桁架受力模式合理，選材經濟，綜合造價優勢明顯 可設計為雙向板 ，可調整桁架高度與鋼筋直徑擬適用于跨度較大的樓板 。
2.便捷：現場鋼筋綁扎量減少60%～70%，可進一步縮短工期；桁架受力模式合理，可以提供更大的樓承板剛度，可大大減少或無需施工用臨時支撐 。
3.安全：力學性能與傳統現澆樓板基本相同，樓板抗裂性能好,耐火性能與傳統現澆樓板相當，優于壓型鋼板組合樓板 底模不參與使用階段受力，不需考慮防火、防腐問題 。
4.可靠：鋼筋排列均勻，上下層鋼筋間距及混凝土保護層厚度有可靠保證,樓板的雙向剛度接近，有利于建筑物抗震 栓釘焊接質量更容易保證。
5.比較：單純樓承板比較，鋼筋桁架板每平120~140左右，普通樓承板平米價格60~70左右。
四、TD3鋼筋桁架樓承板型號參數：
| 模板型號 | 桁架高度(mm) | 上弦/腹桿下弦直徑(mm) | 中和軸高度Y0(mm) | 慣性距I0 | 樓板厚度(mm) | 施工階段鋼筋桁架 | |
| 板簡支 | 板連續 | ||||||
| TD3-70 | 70 | 10,4.5,8 | 45.75 | 1.650 | 100 | 2.6 | 3.2 |
| TD3-80 | 80 | 50.14 | 2.232 | 110 | 2.8 | 3.2 | |
| TD3-90 | 90 | 54.53 | 2.902 | 120 | 3.0 | 3.4 | |
| TD3-100 | 100 | 58.91 | 3.660 | 130 | 3.2 | 3.4 | |
| TD3-110 | 110 | 10,5,8 | 63.30 | 4.507 | 140 | 3.4 | 3.6 |
| TD3-120 | 120 | 67.68 | 5.442 | 150 | 3.4 | 3.6 | |
| TD3-130 | 130 | 72.07 | 6.465 | 160 | 3.6 | 4 | |
| TD3-140 | 140 | 10,5.5,8 | 76.46 | 7.576 | 170 | 3.7 | 4 |
| TD3-150 | 150 | 80.84 | 8.775 | 180 | 3.8 | 4 | |
| TD3-160 | 160 | 85.23 | 10.062 | 190 | 3.8 | 4 | |
| TD3-170 | 170 | 10,6,8 | 89.61 | 11.438 | 200 | 3.9 | 4.2 |
五、鋼筋桁架板要比普通樓承板節省很多，主要體現在以下方面：
1.現場鋼筋捆扎量，鋼筋桁架5kg左右，普通樓承板12kg左右。
2.鋼筋桁架板最大無支撐板跨可達4.8米，普通樓承板最大3米，需要大量臨時支撐。
3.工時，鋼筋桁架板大大節省現場人工及工時，管理費用和人工費用都大大降低。
4.工期提前，提前贏取經濟效益
5.無需抗剪和防火報告，鋼筋桁架板性能與傳統現澆板性能基本一致，后期維護費用無。
所以對總包和業主來講，總體對比成本和整體經濟效益更科學，符合實際。
六、TD3鋼筋桁架樓承板應用領域:廣泛用于商業和民用建筑的夾層建筑，例如工廠，醫院，體育館，學校，橋梁工程和住宅建筑。
TD7鋼筋桁架樓承板適用于現澆混凝土結構建筑、鋼結構建筑、混凝土預制墻板構件、高速鐵路軌枕等多種領域之中，在廠房鋼結構、多高層鋼結構、空間鋼結構、住宅鋼結構等項目中應用廣泛。
七、訂貨須知：
感謝您向我公司提出訂貨需求，為了向您提供優質的產品和服務，懇請您提供以下詳細內容：
1）對產品的具體要求（尺寸、型號、功能要求等）。
2）項目的全部正式設計文件（包括但不限于：建筑施工圖、結構施工圖及變更聯系文件。建議一次性提供，以便我公司進行產品選型和制定排版方案）。
3）交貨條件（時間、地點等）。

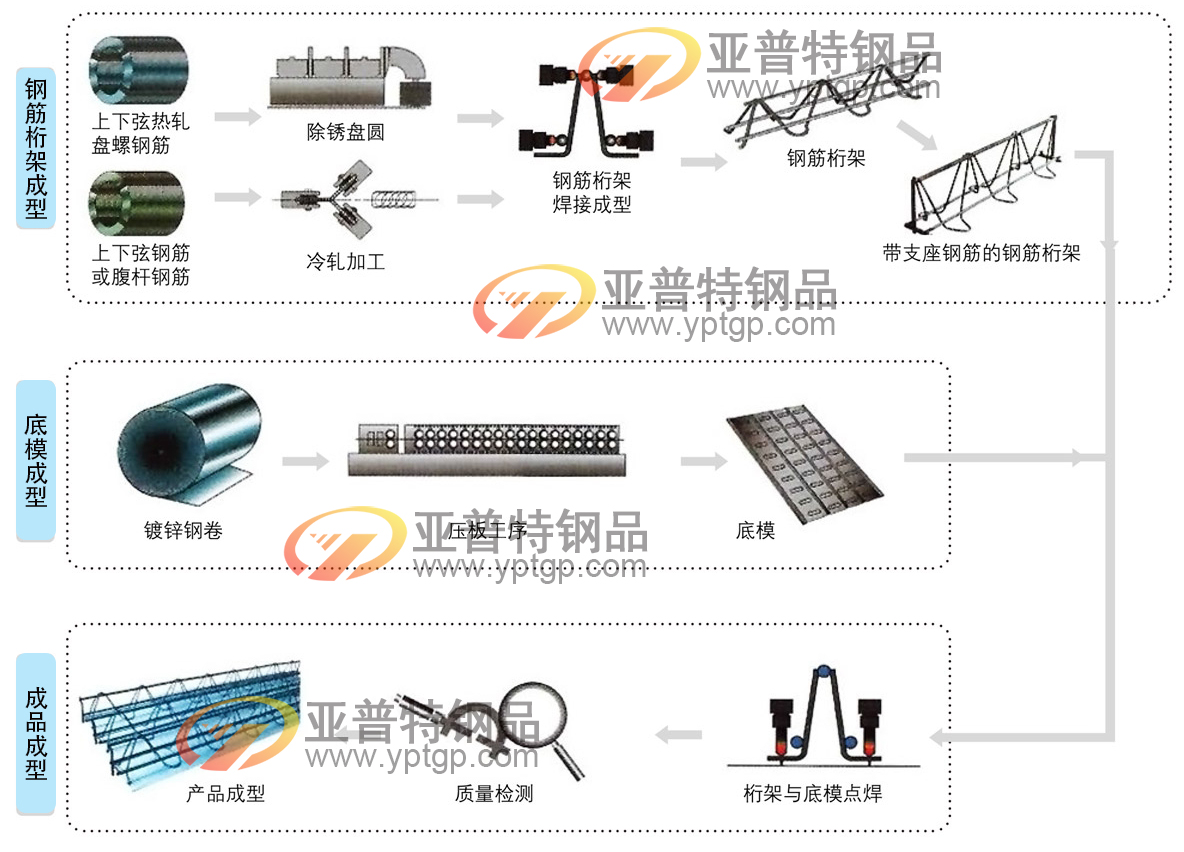

八、生產工藝流程：
八、生產工藝流程：

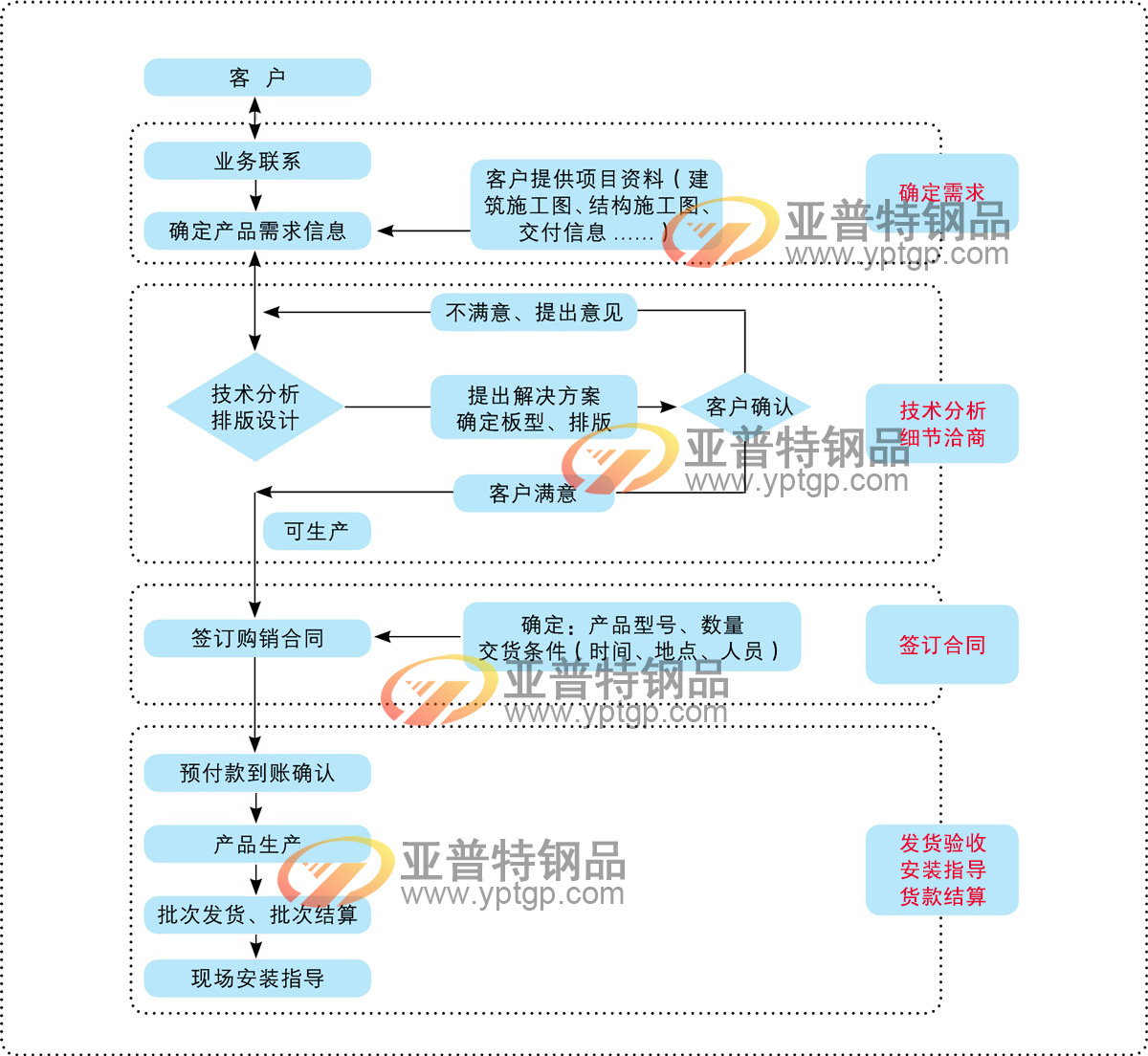

九、訂貨流程：
1）業務聯系→2）建立用戶檔案→3）確定需求信息→4）簽訂買賣合同→5）備料預付款到賬確認→6）產品生產→7）發貨驗收→8）售后安裝指導。
